Baystar kompakt sylinder ORB

Artikkelnummer Lev. artikkelnummer

Baystar frontmontert hydraulikksylinder for utenbordsmotorer opp til 150 hk. Ny versjon (-3) fra 2019 med -4 ORB-gjenger som er o-ringforseglet og mulig å rotere nippelen for å få ønsket vinkel. Eldre versjoner av sylinderen (type H)

Les mer

6 969 kr

Velg Variant

Dometic Baystar kompakt sylinder ORB

6 969 kr

Bestillingsvare
Dometic Baystar kompakt sylinder ORB

6 969 kr

Bestillingsvare
Dometic Baystar kompakt sylinder ORB

6 969 kr

Bestillingsvare
Baystar Compact Cylinder ORB

6 969 kr

Bestillingsvare

Rask levering, 1-3 virkedager

Du betaler ingen tollavgifter

365 dagers åpent kjøp

Produktbeskrivelse

Baystar frontmontert hydraulikksylinder for utenbordsmotorer opp til 150 hk.
Ny versjon (-3) fra 2019 med -4 ORB-gjenger som er o-ringforseglet og mulig å rotere nippelen for å få ønsket vinkel.
Eldre versjoner av sylinderen (type H) har 1/8" NPT-gjenge.

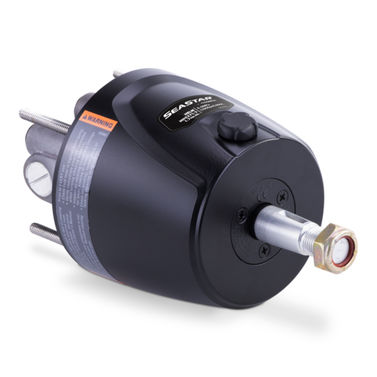

Baystar er et hydraulisk styresystem for mindre motorer opp til 150 hk fra den verdensledende produsenten av hydrauliske styringer, Seastar. Baystar-sylinder 119019 brukes i Baystar-systemer med rattpumpe HH4314-3 og nylonslange HT4420 og i Baystar Plus-systemer med rattpumpe HH4514-3 og HO51xx hydraulikkslange med presskoblinger.

Baystar-systemet anbefales opp til 115 hk, tilgjengelig som komplett sett HK4645-3.
Baystar Plus-system anbefales opp til 150 hk, tilgjengelig som komplett sett HK1445-3. Baystar Plus-styringspumpen har et annet lager og en annen type slange som gir bedre styrefølelse og gjør styringen lettere å manøvrere.

Noen motorer krever en spesiell type sylinder (132495, 132496, 132497) for best mulig montering, forskjellen er "pivot"-platen som kobles til motorens styrearm. Noen installasjoner kan også kreve tilpasning av motoren og/eller et ekstra monteringssett.

For riktig valg av sylinder, se listen over motorkompatibilitet under produktspesifikasjoner.

Bruk alltid Seastar olje 009486, feil olje kan føre til at systemet ikke oppfører seg normalt.

Sylindervolum: 118,6 cm³.

Tegning og maksimale dimensjoner for installasjon.

Kompatibilitetsliste:

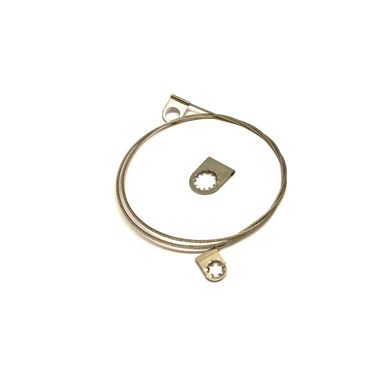

Listen viser de vanligste utenbordsmotorene på markedet. Noen motorer krever en spesiell type sylinder for best mulig installasjon. Noen installasjoner kan kreve spesialtilpasning av motoren eller et ekstra monteringssett. HA5477 jordkabel anbefales for å unngå galvanisk korrosjon.

Merke	Årsmodell	Årsmodell	Sylinder	Merknader.
Honda	1992-	30-50 hk	119019	2
	1996-	60-90 hk	119019
	2015-	BF100	119019
	1998-2010	115-130 hk	132495
	2003-	135-150 hk	119019
	2010-	115 hk	119019

Johnson/ Evinrude	1977-1990	65-150 hk	132496
	1991-	40-150 Hk /ETech	119019	2
	1997-	115 Hk FICHT	132497	4
	1997-	75-150 Hk FICHT	119019	5
	1998-	40-140 Hk 4-takts	132497	1, 2, 4

Mercury/ Mariner	1998-	40-60 hk	132496
	1984-	75-150 hk	119019

Selva	2000-	75-70 Hp	132496	1, 2
	2000-	90-150 Hk 4-takts	119019	5
	2011-2013	115 Hk	132497

Suzuki	1986-	150 hk	119019	5
	Kun 1996	115-140 hk	-
	1987-2002	115-140 hk	119019	1
	1990-2000	90-100 hk	119019
	1998-	40-70 4-takts	119019	1, 2
	2001-	90-140 hK 4-takts	132497	1, 4

Tohatsu	1990-	40-140 hk	119019
	2014-	BFT60-BFT150	119019

Yamaha	1998-	40-50 Hk	119019	2
	1998-	60 Hp	119019	3
	1986-	70-90 hk	119019	1
	1997-	80-150 hk 4-takts	119019	5
	2000-	25-70 hk 4-takts	132496	1, 2
	2011-2013	F115A	132497
	2014-	F115B	119019

Merknader:

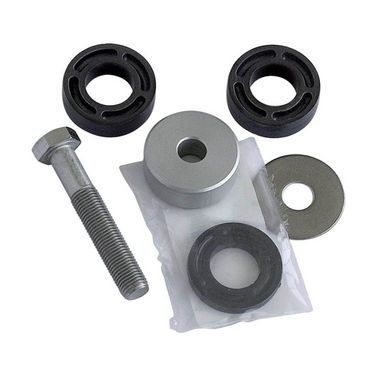

1. Monteringssett HO5090 er påkrevd
2. Motorfestene må kappes og motoren må boltes fast til akterspeilet.
3. Styrearm Yamaha delenummer 63D-48511-00-4D må monteres.
4. Sylinder 119019 kan brukes, monteringsplaten må snus.
5. Høytytende 150 hk-motorer bør bruke SeaStar-styring.
